本文壓力樱桃视频大全免费高清版怎麽接線(圖示)資料由優質樱桃视频大全免费高清版生產報價廠家為您提供。

　很多人搞不清楚壓力樱桃视频大全免费高清版是怎麽接線的，對壓力樱桃视频大全免费高清版的電源接線比較陌生，其實，樱桃视频大全免费高清版廠家在產品出廠的時候就放置了壓力樱桃视频大全免费高清版接線圖接線說明隨產品一同寄往，如果是丟失或者您的廠家未給您附帶相關的壓力樱桃视频大全免费高清版接線說明文檔，您可以參照本文進行接線操作。

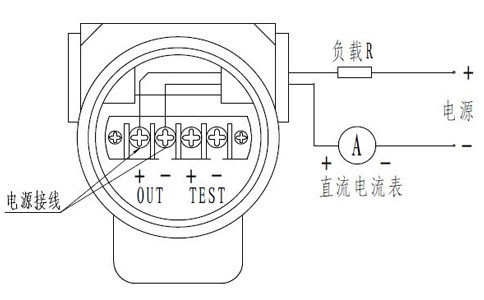

壓力樱桃视频大全免费高清版接線圖 一般來說廠家出廠常見的壓力樱桃视频大全免费高清版4-20mA都是2線製的，采用24V供電，輸出4-20mA電流信號模式。 壓力樱桃视频大全免费高清版後蓋接線圖，打開後蓋後的圖示

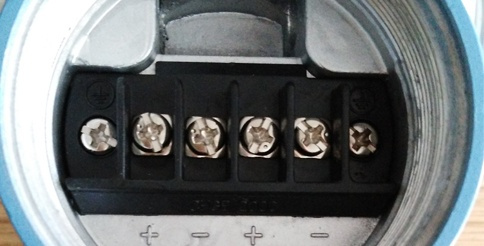

打開壓力樱桃视频大全免费高清版的後置蓋，會看到有加減加減（+-+-）四個接線端子，這裏是關鍵，OUT正負級和TEST正負級，這裏樱桃视频大全免费观看接OUT正負級。為什麽接OUT正負而不接TEST正負呢？因為TEST正負級是出廠廠家用來標定壓力樱桃视频大全免费高清版用的，現場使用就不用管著TEST正負兩個端子的有什麽作用，所以直接OUT正負就可以了。

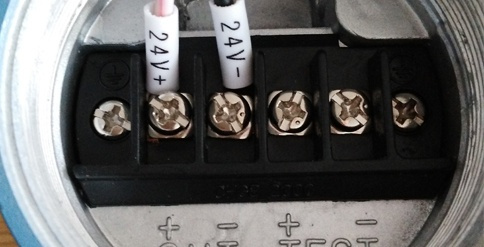

如上圖所示，24V電源供電，24V＋接OUT正，24V－接OUT負，完成接線對OUT正負的接線。

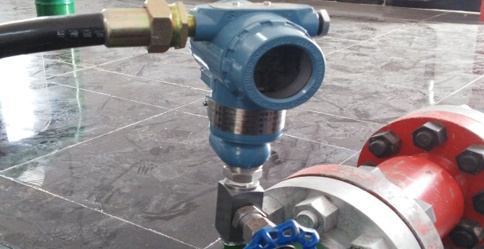

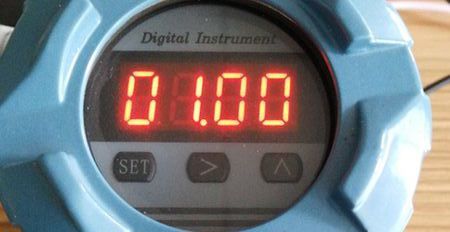

壓力樱桃视频大全免费高清版接線圖-通電狀態顯示 接線完成，通上電後，壓力樱桃视频大全免费高清版就正常顯示啦，接下來安裝回後蓋就可以了，是不是很簡單呢？ 以上是壓力樱桃视频大全免费高清版現場安裝好接線後的圖，隻要記住OUT正負就行了。另外壓力樱桃视频大全免费高清版安裝時焊接底座，截止閥，墊片，防爆管(或蛇皮管)這些都是要注意的。 　
